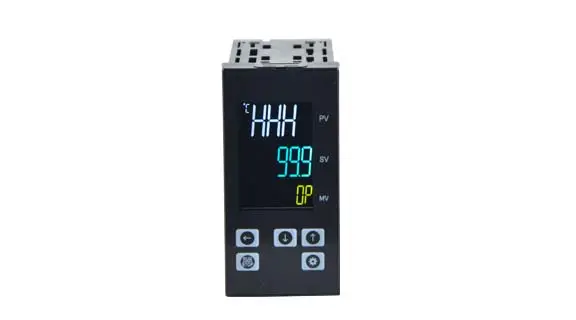

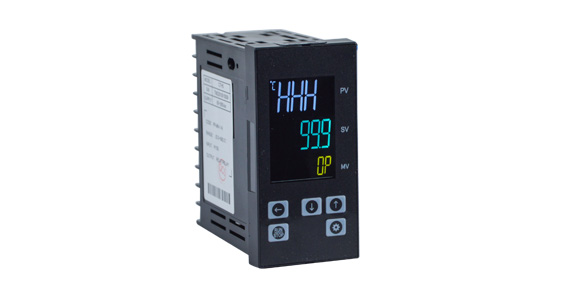

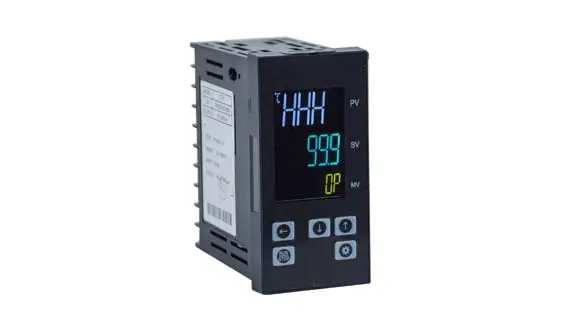

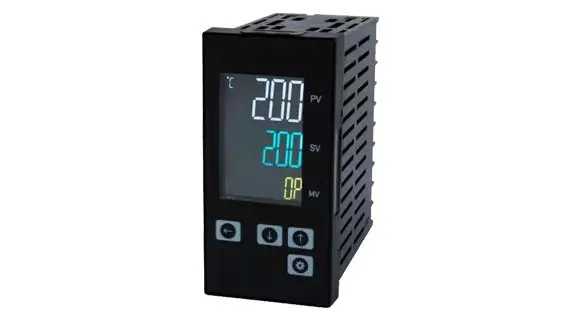

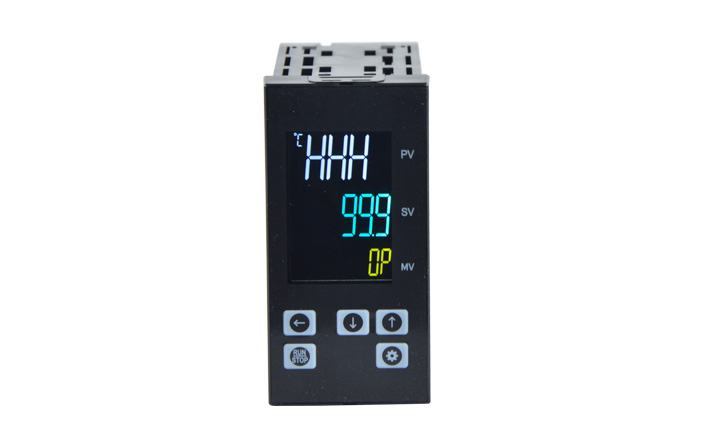

Le contrôleur de montage sur panneau de la série Tinko CTH est un contrôleur PID de pointe qui permet des performances optimales en utilisant des fonctionnalités de contrôle et de menu simples sans fonctionnalités complexes. Il est idéal pour les applications de base et les niveaux d'utilisation. Il peut être commandé en tant que contrôleur de processus PID ou en tant que contrôleur de température ON/OFF.
Réglage automatique PID, contrôle manuel
Double affichage LCD
Haute précision et résolution
Capteur de rupture, marche arrière, alarme courte
Alarme de coupure de chauffage
Sortie facultative d'alarme de relais
Communication RS485 facultative
| Alimentation électrique | AC85 ~ 265V, 50/60Hz |
| Précision | ± 0.5% S. F. |
| Capteur D'entrée | Thermocouple (K, E, J, T) |
| RTD (Pt100) | |
| Unité d'affichage | Double LCD à 3 chiffres |
| Résolution | 1 °C / 0.1 °C |
| Mode de sortie | Relais de contact, AC250V/3A |
| Disque SSR (impulsion de tension) | |
| DC. 4 ~ 20mA | |
| Sortie d'alarme | Relais de contact, AC250V/3A |
| Environnement de travail | 0 ~ 50 °C, 25 ~ 85% HR |
| Taille du panneau (mm) | 48*96 |
C T H - £ F £ £ £ - £ £ - £ £ - £ - C C
(1) (2) (3) (4) (5)
(1) Taille du panneau avant (W× H, mm)
5: 48*96
(2) Signal d'entrée et gamme
K03: K (-50 ~ 999 °C) E03: E (-50 ~ 800 °C) J03: J(-50 ~ 999 °C)
T03: T (-50 ~ 400 °C) P03: Pt100 (-20 ~ 580 °C) P06: Pt100 (-19.9 ~ 99.9 °C)
(3) sortie de contrôle
M: contact de relais (AC250V, 3A) V: entraînement SSR (impulsion de tension)
8: DC.4-20mA
(4) sortie d'alarme
M: 1 x contact Relais (AC250V, 3A) Blanc: Aucun
MM: 2 x relais contact (AC250V, 3A) MMM: 3 x relais contact (AC250V, 3A)
(5) Communication
Blank: Aucun C1: Communication RS485
