Contrôleur de température CTM

Les contrôleurs de la série Tinko CTM sont des contrôleurs de température et de processus à double boucle, qui peuvent gérer simultanément des zones doubles pour stabiliser la température d'environnements tels que les fours, l'emballage et le traitement thermique. L'utilisation de nos contrôleurs à double boucle de la série CTM permet d'économiser du temps et des coûts d'installation en vous donnant un point de connexion commun avec moins de câblage et de découpes de panneau. Le temps d'arrêt peut également être réduit car les contrôleurs à double boucle peuvent être modifiés sans éteindre le système.

Obtenez un devis

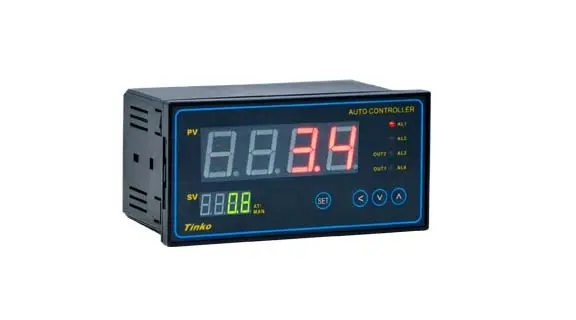

high temperature controller
high temperature controller

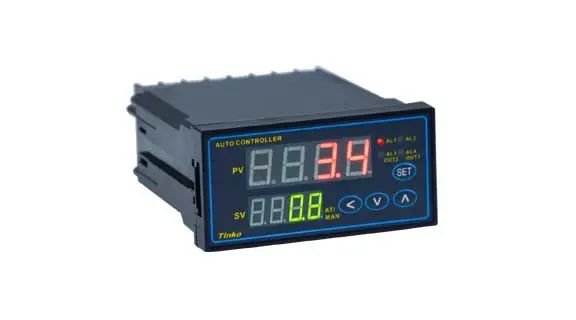

k type temperature controller

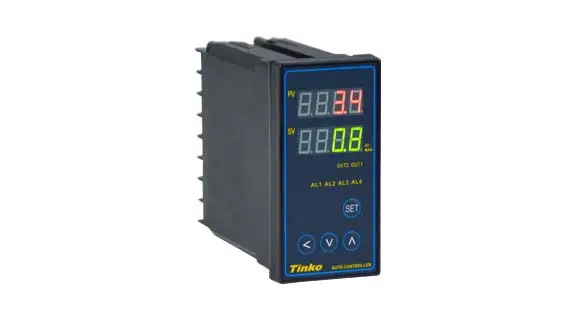

home temperature controller system

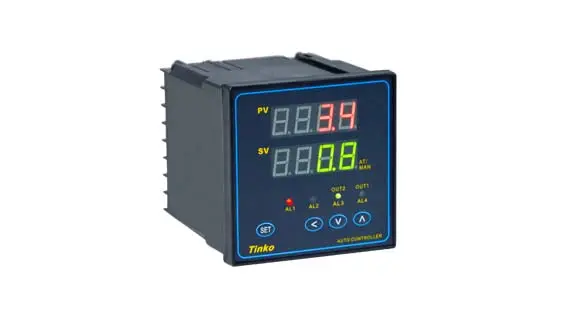

programmable pid temperature controller

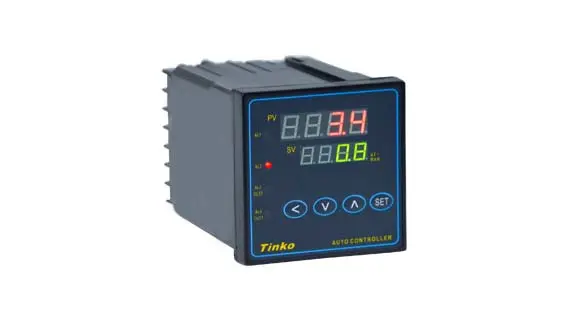

pc temperature controller
Caractéristiques
Specifications
Fonctions
Vidéo
Téléchargements

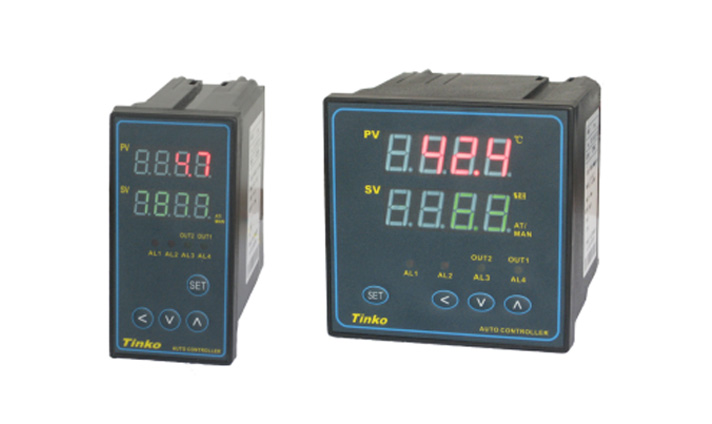

Caractéristiques du contrôleur de température CTM

  • Réglage automatique PID, contrôle manuel

  • Haute précision et résolution

  • Mode entrées et sortie universel

  • Capteur de rupture, marche arrière, alarme courte

  • Alarme de coupure de chauffage

  • Sortie facultative d'alarme de relais

  • Communication RS485 facultative

Caractéristiques du contrôleur de température CTM

Spécification de CTM Contrôleur de Température


Alimentation électriqueAC85 ~ 265V, 50/60Hz
Précision± 0.5% S. F.
Capteur D'entréeThermocouple (K, E, J, N, T, B, S)
RTD (Pt100, Pt1000, Cu50, Cu100)
Courant (DC. 0-20 mA, 4-20 mA)
Tension (DC. 0-10V)
Unité d'affichageDouble LED à 4 chiffres
Résolution0.1 °C
Mode de sortieMode de sortie
Disque SSR (impulsion de tension)
DC. 4 ~ 20mA
DC. 0-10V
Alarme OutpuRelais de contact, AC250V/3A
Communication(option)RS485, protocole Tinko
Sortie auxiliaireDC 24V rétroaction
Environnement de travail0 ~ 50 °C, 25 ~ 85% HR
Taille du panneau (mm)48*48, 48*96, 96*48, 72*72, 96*96, 160*80

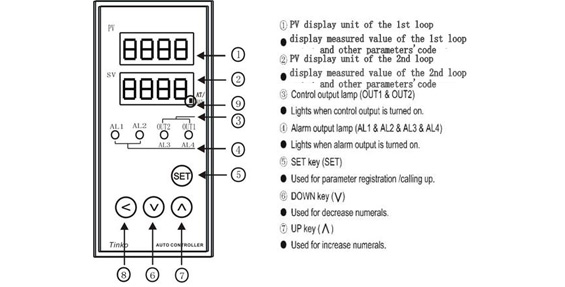

Fonctions du contrôleur de température CTM

Code de commande

C T L - £ F £ £ £ - £ - £ - £ £ £ - £ - £ - £ - £ -C C

(1) (2) (3) (4) (5) (6) (7) (8)


(1) Taille du panneau avant (W× H, mm)

4: 48*48 5: 48*96 6: 96*48 7: 72*72 9: 96*96


(2) Signal d'entrée et gamme

K03: K (-50 ~ 999 °C) E03: E (-50 ~ 800 °C) J03: J(-50 ~ 999 °C)

T03: T (-50 ~ 400 °C) P03: Pt100 (-20 ~ 580 °C) P06: Pt100 (-19.9 ~ 99.9 °C)

801: 4-20mA 402: 0-10V


(3) Contrôle de sortie (pour le contrôle de chauffage)

M: contact de relais (AC250V, 3A) V: entraînement SSR (impulsion de tension)

8: D.C.4-20mA 9: 0-10V


(4) Contrôle de sortie (pour le contrôle de refroidissement)

M: contact de relais (AC250V, 3A) V: entraînement SSR (impulsion de tension)

8: D.C.4-20mA 9: 0-10V


(5) sortie d'alarme

M: 1 x contact Relais (AC250V, 3A) Blanc: Aucun

MM: 2 x relais contact (AC250V, 3A) MMM: 3 x relais contact (AC250V, 3A)


(6) Transmettre la sortie

8: D.C.4-20mA 9: 0-10V

Blank: Aucun


(7) Sortie de rétroaction de puissance

N: Aucune sortie (peut être omise) V4: sortie 24Vdc


(8) Communication

Blank: Aucun C1: Communication RS485
